MPO Trunk Cables ua haujlwm li cas?

Multi-Fiber Push-Nyob rau hauv lub cev cables sawv cev rau ib qho tseem ceeb hloov nyob rau hauv siab - ceevfiber ntau optickev sib txuas, sib sau ua ke dab tsi ib zaug xav tau kaum ob ntawm tus neeg txiav tawm mus rau hauv ib qho ua ntej - sib dhos ua ke. Cov chaw ua haujlwm no-tawm cov rooj sib txoos sivMPO connectors-cov vaj tse uas muaj peev xwm ua tau raws li 8, 12, 24, lossis txawm tias 72 tus neeg kho qhov muag fibers nrog sub-micron precision- los tsim cov pob txha txuas ntawm thaj vaj huam sib luag, cassettes, thiab cov khoom siv hauv network. Lub hauv paus ntsiab lus ntawm kev ua haujlwm hinges ntawm qhov sib npaug ntawm qhov sib kis: ntau dua li xa cov ntaub ntawv los ntawm ib khub fiber ntau, MPO pob tw architectures faib cov teeb liab hla ntau txoj kab fiber ntau ib txhij, ua kom muaj peev xwm sib sau ua ke uas ntsuas los ntawm 40 Gigabits ib ob mus rau 400G thiab tshaj.

Tab sis ntawm no yog qhov uas cov khoom tau nthuav tawm -thiab ncaj ncees, qhov twg cov neeg feem coob pib khawb lawv lub taub hau.

Lub MPO connector vaj tsev zoo li deceptively yooj yim. Lub plhaub yas duab plaub, kwv yees li qhov loj ntawm koj tus ntiv tes xoo, nrog qhov zoo li lub ntsej muag tiaj tus. Pop nws nyob rau hauv kev nthuav dav txawm li cas los xij, thiab koj yuav pom qhov twg los ntawm 8 txog 72 fiber ntau kawg - lub ntsej muag nyob rau hauv kab ncaj. 12-fiber variant tseem yog tus neeg ua haujlwm ntawm cov chaw ua haujlwm cov ntaub ntawv- plaub txoj kab xa xov, plaub txoj kab tau txais, thiab plaub lub fibers tsaus nti zaum ntawd tsis muaj dab tsi kiag li. Yog lawm, koj nyeem qhov ntawd. Hauv ntau daim ntawv thov 40G thiab 100G luv luv, ib feem peb ntawm koj cov fiber ntau suav tsis tau siv. Nws yog ib qho khoom cuav ntawm yuav ua li cas tus qauv txuas txuas tau hloov zuj zus, thiab nws ua rau qee tus engineers vwm.

US Conec's MTP hom- uas koj yuav hnov tau siv sib hloov nrog MPO, txawm tias technically MTP yog tus hwm version- tau qhia ntau yam kev kho kom zoo dua qub uas tseem ceeb hauv qhov chaw tsim khoom. Tshem tau cov lus qhia pins. Hloov tau polarity. Lub caij nplooj ntoos hlav-loaded ferrule uas tswj lub cev sib txuas tau zoo txawm tias qhov kub thiab txias ua rau lub thermal expansion. Cov no tsis yog kev lag luam fluff. Thaum koj tab tom cuam tshuam nrog cov nyiaj siv hluav taws xob rov qab los ntsuas qhov feem kaum ntawm ib qho decibel, kev ua haujlwm tsis sib xws yuav dhau los ua - lossis - qhov cuam tshuam.

Zoo, cia peb tham txog tus ntxhw hauv chav. Kev tswj hwm polarity hauv MPO systems tsim teeb meem ntau dua daim pib thiab kev hu xov tooj npau taws dua li tej zaum lwm yam ntawm fiber ntau infrastructure. Qhov teeb meem tseem ceeb yog kev dag ntxias yooj yim: transmitter ntawm ib kawg yuav tsum ncav cuag tus txais ntawm lwm qhov. Nyob rau hauv ib txwm duplex LC thaj, koj tsuas yog hla cov fibers. Ua tiav.

Nrog 12 lossis 24 fibers crammed rau hauv ib qho interface? Nws yuav nyuaj sai.

TIA-568 txhais peb txoj hauv kev, thiab ncaj ncees, Txoj Kev B tau tshwm sim raws li txoj hauv kev ntawm kev tawm tsam tsawg kawg rau feem ntau cov kev xa tawm tshiab. Nov yog qhov kev sib cais:

mpo trunk cable

Ncaj nraim - los ntawm fiber ntau daim ntawv qhia. Txoj Haujlwm 1 txuas mus rau Txoj Haujlwm 1 ntawm qhov kawg. Ntsiab - rau ntawm ib sab, yuam sij - nqes rau ntawm lwm yam. Suab logical, txoj cai? Kev ntes: koj xav tau A-rau-Ib tug duplex thaj qaum ntawm ib qho kev txiav tawm kom tig qhov kev sib raug zoo Tx/Rx. Qee cov techs tsis nco qab qhov no. Lawv siv sij hawm teeb meem los daws qhov "tuag" txuas uas tsuas yog xa lub teeb mus rau lwm lub transmitter.

Ntsiab - mus txog qhov tseem ceeb- nce kev taw qhia, nrog cov haujlwm fiber ntau thim rov qab kawg - mus rau - kawg. Txoj Haujlwm 1 thaj av ntawm Txoj Haujlwm 12. Txoj Haujlwm 2 thaj av ntawm Txoj Haujlwm 11. Tus Qauv A-rau-B duplex thaj ua haujlwm ntawm ob qhov kawg- tsis muaj qhov tshwj xeeb thaj cords xav tau. Qhov no yog vim li cas feem ntau cov ntaub ntawv chaw architects default rau Method B rau greenfield deployments. Cov lus nug yooj yim, tsawg yuam kev.

Pairs flipped nyob rau hauv lub cev. Txoj hauj lwm 1 mus rau 2, Txoj hauj lwm 2 mus rau 1, thiab lwm yam los ntawm array. Ua haujlwm zoo rau daim ntawv thov duplex qaum. So tag nrho rau parallel optics. Tsis pom zoo rau kev teeb tsa tshiab- nws yog qhov tseem ceeb ntawm cov khoom qub qub.

Ib lo lus los ntawm kev paub:sau koj lub cev cables. Kos hom polarity. Sau rau ntawm lub tsho cable nrog Sharpie yog tias koj yuav tsum tau. Yav tom ntej -koj, thaum 2 teev sawv ntxov daws teeb meem txuas tsis tau, yuav ua tsaug.

Txhua MPO connector yog txiv neej (nrog tus pins qhia) los yog poj niam (nrog tus pin receptacles). Qhov no tsis yog arbitrary. Cov lus qhia tus pins-ob qhov tseeb- ua haujlwm hlau xa tawm los ntawm lub ntsej muag txuas- yog dab tsi tiag tiag kho cov fiber ntau array thaum ob lub txuas sib txuas. Yog tsis muaj lawv, koj yuav muaj 12 lossis 24 fibers sim nrhiav lawv cov neeg koom tes los ntawm kev sib tw. Cov tolerances koom nrog yog ntsuas hauv microns. Tib neeg cov plaub hau yog kwv yees li 70 microns. Txoj hauj lwm raug xav tau ntawm no yog nyob rau hauv 1.

Cov cuab yeej siv hluav taws xob cuam tshuam -QSFP + transceivers, QSFP28 modules, QSFP-DD ports- siv thoob ntiaj teb siv cov txiv neej connectors. Cov pins yog nyob rau hauv lub transceiver. Qhov no txhais tau hais tias koj thaj qaum thiab lub cev cable txiav tawm ntawm cov khoom siv sabyuav tsum yog poj niam. Txuas ib tug txiv neej connector rau hauv ib tug txiv neej transceiver chaw nres nkoj thiab koj yuav khoov pins, puas ferrules, thiab tej zaum yuav puas tau ib tug $400 optic.

Kuv twb pom lawm. Ntau tshaj ib zaug.

Thaum 100GBASE-SR4 transceiver hluav taws kub, nws tsis thawb 100 gigabits los ntawm ib lub laser. Nws tau khiav plaub txoj kab sib luag 25G, txhua tus nrog nws tus kheej VCSEL ( ntsug-kab noj hniav nto- emitting laser) thiab nws tus kheej fiber ntau. MPO connector ua hauj lwm raws li qhov sib sau ua ke. Plaub kis fibers nqa cov ntaub ntawv tawm mus. Plaub tau txais fibers tuav inbound. Hauv 12- fiber ntau MPO-12 interface, uas tawm plaub fibers kiag li tsis siv-txoj hauj lwm 1, 4, 9, thiab 12 nyob rau hauv ib tug raug siv.

400G SR8 thawb qhov no ntxiv. Yim kis kab. Yim txais txoj kab. Tam sim no koj xav tau tag nrho 16 fibers ntawm MPO-16, lossis ob MPO-12 txuas. Cov kev lag luam kev lag luam ntawm no koom nrog txoj kab skew-lub sij hawm sib txawv ntawm cov teeb liab txoj hauv kev. Yog tias ib qho fiber ntau ntev dua li nws cov neeg nyob ze, cov ntaub ntawv tuaj txog ntawm sync. Lub transceiver tau txais circuitry tuaj yeem them nyiaj, tab sis tsuas yog nyob rau hauv kev txwv. Factory-assembled trunk cables ntsuas thiab phim fiber ntau lengths precisely vim li no.

Qhov no yog vim li cas qhov kev txiav tawm ntawm MPO connectors tseem tsis tshua muaj sab nraud cov ntawv thov tshwj xeeb. Cov kev ua kom haum xeeb, kev huv huv, thiab kev ntsuas nyiaj siv ua haujlwm ua rau lub Hoobkas ua ntej - txiav tawm qhov kev xaiv zoo tshaj plaws rau yuav luag txhua qhov kev xa tawm.

mpo trunk cable

Multimode trunk cables-aqua tsho, OM3/OM4/OM5 fiber ntau-dominate luv- mus cuag cov ntaub ntawv chaw interconnects. Cov lej: OM4 txhawb 100G-SR4 tawm mus txog 100 meters. OM5 txuas ntxiv 100G-SWDM4 mus rau 150 meters thiab ua kom lub wavelength- faib multiplexing tricks uas ua tau zoo dua ob lub peev xwm tsis muaj fiber ntau. Qhov loj dua 50-micron core ua rau kev sib txuas sib txuas ntau dua kev zam txim. Zoo rau qhov ntom ntom vaj huam sib luag ib puag ncig qhov chaw techs swapping cables tas li.

Tib -hom MPO trunks- lub tsho daj, OS2 fiber ntau- nkag mus rau hauv daim duab thaum kev ncua deb tshaj li qhov multimode physics tso cai, lossis thaum qhov txuas pob nyiaj xav tau qis qis dua li multimode tuaj yeem xa. Peb tab tom tham txog kev khiav haujlwm hauv tsev kawm ntawv, kev sib txuas hauv nroog hauv nroog, thiab txhua txoj hauv kev uas koj xav tau kev ua haujlwm zoo ib yam li mais ntau dua li meters. Lub 9-micron core txoj kab uas hla ua txhua yam nyuaj. Alignment kam rau ua poob los ntawm ib qho ntawm tsib. Kev huv ntawm lub ntsej muag kawg ua qhov tseem ceeb heev. Ib qho av qeeg tuaj yeem txuas rau tag nrho cov tub ntxhais.

Feem ntau cov tuam txhab lag luam yuav tsis xav tau ib qho - hom MPO. Tab sis yog tias koj tus kws kes duab vajtse speccing nws, tej zaum muaj laj thawj zoo. Nug cov lus nug.

Lub cev cables xaus rau hauv MPO connectors ntawm ob qho kawg. Lawv tsim cov pob txha txuas mus tas li-patch vaj huam sib luag rau thaj vaj huam sib luag, cassette rau cassette. Tag nrho cov multi- fiber ntau sib dhos nyob twj ywm bundled thoob plaws nws qhov ntev. Kev txhim kho yog ceev. Rub lub cable, nyem rau hauv cov connectors, txav mus. Cov kev hloov pauv tshwm sim nyob rau pem hauv ntej ntawm lub vaj huam sib luag siv ib tus neeg duplex thaj qaum.

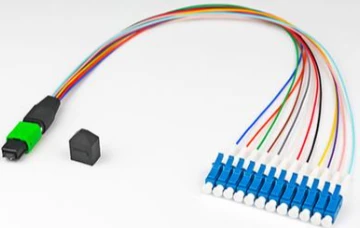

Breakout cables (fanout cables, harness assemblies-cov lus sib txawv) pib nrog MPO connector thiab muab faib ua ib tug duplex LC lossis SC terminations. Ib qho MPO-12 dhau los ua rau LC duplex khub. Cov no ua rau kev txiav txim siab thaum koj txuas ib zaug 40G lossis 100G hloov chaw nres nkoj mus rau ntau yam 10G lossis 25G server NICs. Ib lub cable ua dab tsi siv los xav tau ib lub cassette thiab rau qhov sib cais.

Tsis yog universally zoo dua. Cov txheej txheem cabling orthodoxy nyiam trunks ntxiv rau cov cassettes - hloov pauv ntawm lub vaj huam sib luag thaj, qhov chaw ruaj khov nyob ruaj khov. Tab sis breakouts txo cov khoom suav thiab tuaj yeem ua kom yooj yim rau cov xwm txheej xa mus.

mpo trunk cable

Cia kuv cawm koj tej mob taub hau:

Mating ob tug poj niam connectors.Lawv yuav nias ua ke los ntawm lub adapter. Lub teeb yuav tsis dhau. Cov pins sib dhos tsis nyob ntawd. Qhov no ua rau feem ntau "nws tau ua haujlwm nag hmo" txhawb nqa daim pib hauv kev lag luam.

Kev sib xyaw fiber ntau suav.MPO-12 lub cev haum rau qee qhov MPO-24 adapters. Cov fibers yuav tsis sib haum. Tsis muaj dab tsi ua. Qhov phem dua, koj tuaj yeem ua rau lub ntsej muag kawg.

Hla kev ntxuav.MPO kawg- lub ntsej muag yog qhov nyuaj rau kev tshuaj xyuas dua li cov khoom sib txuas. Kaum ob lossis nees nkaum- plaub lub tswv yim me me fiber ntau crammed rau hauv ob peb square millimeters. Cov kab mob sib kis uas yuav tsis muaj teeb meem ntawm LC cuam tshuam rau MPO txuas. Ib txwm huv. Ib txwm tshuaj xyuas. Txhua lub sijhawm.

Piv txwv tias polarity yuav "tsuas yog ua haujlwm."Nws yuav tsis. Txheeb xyuas koj hom kab hluav taws xob. Txheeb xyuas koj cov hom kab hluav taws xob. Txheeb xyuas tag nrho cov channel los ntawm transceiver mus rau transceiver.

Tus qauv OLTS (optical poob test set) txoj kev ua haujlwm, tab sis koj xav tau MPO-cov hlua ntsuas tshwj xeeb. Kev ntsuas Tier 1 ntsuas qhov poob ntawm cov channel. Pass/fail thresholds nyob ntawm koj tus qauv daim ntawv thov- cov peev nyiaj poob rau 100G-SR4 dhau OM4 txawv ntawm 40G-PSM4 dhau ib hom- hom.

Tier 2 xeem ntxiv OTDR (optical time-domain reflectometer) tsom xam. Qhov no qhia tau hais tias koj nyob qhov twg poob cov xwm txheej tshwm sim raws txoj kab fiber ntau - connectors, splices, khoov. Cov khoom kim heev. Feem ntau overkill rau luv data center khiav. Qhov tseem ceeb rau kev sib txuas hauv tsev kawm ntawv ntev dua lossis daws teeb meem tsis sib xws.

Kev txheeb xyuas polarity tseem ceeb ntawm nws tus kheej los ntawm kev sim poob. Qee qhov kev xeem muaj xws li polarity mapping nta. Lwm tus xav tau cov kws tshuaj ntsuam xyuas polarity. Txawm li cas los xij, paub meej tias Txoj Haujlwm 1 xa mus txog Txoj Haujlwm X tau txais raws li koj txoj kev. Ib qhov txuas tuaj yeem dhau qhov kev xeem poob zoo nkauj thaum muaj qhov tsis ncaj ncees lawm polarity.

MPO lub cev cables ua haujlwm los ntawm kev sib sau ua ke ntau txoj kev kho qhov muag rau hauv ib qho kev tswj xyuas ib leeg, siv cov khoom siv kho qhov muag kom zoo kom muaj kev ncaj ncees nyob txhua qhov chaw ntawm 8 mus rau 72 cov kab sib txuas. Lub connector phau ntawv qhia tus pin system xyuas kom rov ua mating. Txoj kev polarity txiav txim seb yuav kis tau li cas thiab tau txais cov kab ntawv qhia los ntawm qhov kawg mus rau qhov kawg. Hom fiber ntau-multimode lossis ib zaug-mode- teeb tsa koj qhov kev ncua deb thiab nyiaj txiag poob.

Tsis muaj qhov no yog rocket science. Tab sis cov ntsiab lus compound. Ib txoj hlua tsis raug ntawm no, cov kab mob sib kis nyob ntawd, poj niam txiv neej tsis sib haum rau lwm qhov -thiab tam sim ntawd kev teeb tsa ncaj ncees dhau los ua ntau - teev kev kho qhov teeb meem. Lub tshuab ua haujlwm zoo heev thaum siv kom raug. Nkag mus rau "ua kom raug" yuav tsum nkag siab txog cov khoom thiab lawv cuam tshuam li cas.

Uas yog vim li cas lub Hoobkas ua ntej- cov rooj sib txoos tau txiav txim siab ua lag luam. Cia cov neeg tsim khoom lag luam ua haujlwm precision. Tsom ntsoov rau koj ntawm -qhov kev siv zog ntawm qhov chaw ua haujlwm kom raug cable, xaiv cov khoom kom raug, thiab kev kuaj xyuas kom meej. Cov fiber ntau ua tus so.

Ib qho kawg:khaws cov khoom seem ntawm tes. Thaum ib yam dab tsi ua tsis tiav thaum lub sijhawm tsis zoo-thiab nws yuav- muaj cov kab hloov pauv tam sim ntawd muaj kev sib tw piav qhia txog kev tswj hwm vim li cas qhov txuas tseem ceeb poob qis thaum koj tos rau kev xa khoom thaum hmo ntuj. Nug kuv seb kuv paub li cas.
